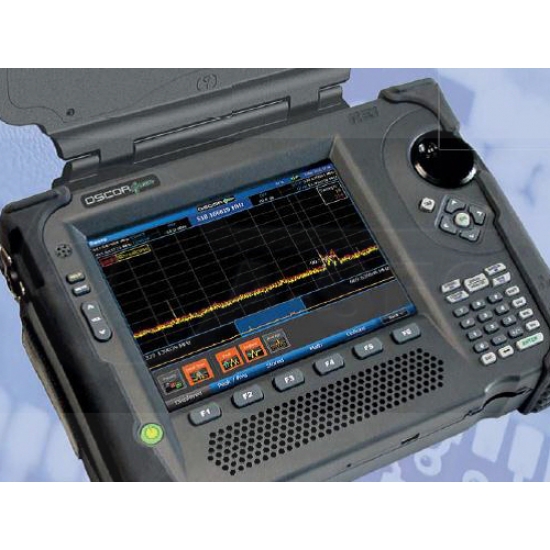

Анализатор спектра OSCOR Green (OGR-24)

OSCOR Green сканирует диапазон в 24 ГГц за 1 секунду с шагом 12,2 кГц. Высокая скорость сканирования, встроенные антенны, встроенное программное обеспечение, быстрая подготовка к работе, позволяют значительно экономить время при работе с OSCOR Green.

• Использование встроенного автоматического переключателя антенной системы позволяет получать изображение диапазона в реальном времени от 100 кГц до 24 ГГц (100 кГц до 8 ГГц для модели OGR-8) без «стыков» и «мертвых зон»
• Встроенный предусилитель 10 дБ повышает чувствительность приемника.
• Захват и обнаружение всех активных сигналов без потерь, из за ограниченного диапазона антенн или необходимости переключения внешних антенн.

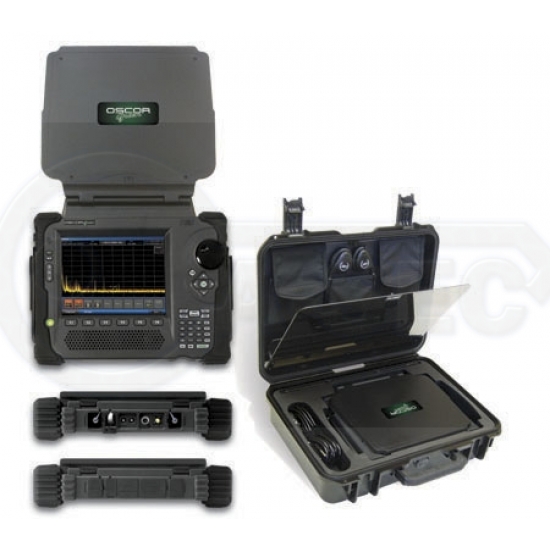

Малый вес (4,4 кг), небольшие габариты, позволяют использовать OSCOR Green мобильно, для сбора данных и анализа сигнала на местности. Встроенные антенны и программное обеспечение позволяют легко развертывать прибор для захвата и сравнения спектра сигналов в различных местах.

Помимо компактного размера, высокой скорости и мобильности, разработанная REI функция трассировочного анализа добавляет возможность полного анализа спектра и сигналов на экране приборе без необходимости использования дополнительного компьютера. Функциональные возможности программного обеспечения трассировочного анализа и удобная навигация меня OSCOR Green позволяют добиться высокой производительности.

• Трассировка данных экрана в диапазоне 24 ГГц за одну секунду с разрешением 12,2 кГц
• Быстрое обнаружение излучения локальных радиопередатчи ков всех типов, с любой модуляцией.
• Выборочное увеличение участка спектра (ZOOM) без прерывания сканирования всего диапазона.
• Запатентованный трассировочный анализатор с различными режимами работы. Захват, сохранение, сравнение спектров в различных точках, для получения точной картины радиоча стотного спектра.

На основе трассировочного анализа, по пикам, создается список сигналов. Кроме того, можно создавать списки сигналов для различных мест с последующим сравнением этих списков.

• Создание списка сигналов из трассировочного анализа по соответствующему алгоритму
• Многократное создание списка сигналов, за один проход в секунду.
• Анализ нестабильных сигналов (с пакетной передачей, с изменяющейся частотой)

Просмотр растровой спектрограммы (сонограммы) получаемой от трассировочного анализа за период времени.

Обнаруженный сигнал легко можно локализовать по изменению относительного уровня RSSI и используя функции локализации в ближней зоне приема.

Демодуляторы

• ЧМ широкополосный
• ЧМ узкополосный
• АМ широкополосный
• АМ узкополосный
• С поднесущей
• С одной боковой полосой частот

Полосы ПЧ демодуляторов

• Аудио: 200 кГц, 12,5 кГц, 6,25 кГц, 2 кГц
• Видео: 12,75 МГц, 6,375 МГц

Видеорежим

• NTSC, PAL, SECAM
• ЧМ или АМ широкополосный демодулятор
• Просмотр демодулированного видеосигнала на экране

Анализ осциллограммы демодулированного сигнала без прерывания сканирования спектра.

Мультифункциональный пробник подключается к дополнительному порту для выявления:

• Несущих сигналов в проводных линиях
• CATV для прямого подключения к линиям кабельного телевидения
• Коаксиальный (F разъем) для прямого подключения и общих измерений (75 Ом, терминал кабеля в комплекте)
• VLF — для анализа низкочастотных сигналов радиодиапазона.
• Инфракрасный датчик для выявления сигналов в диапазоне 700—1100 нм
• Оптический датчик для выявления передатчиков видимого диапазона 450—1100 м.

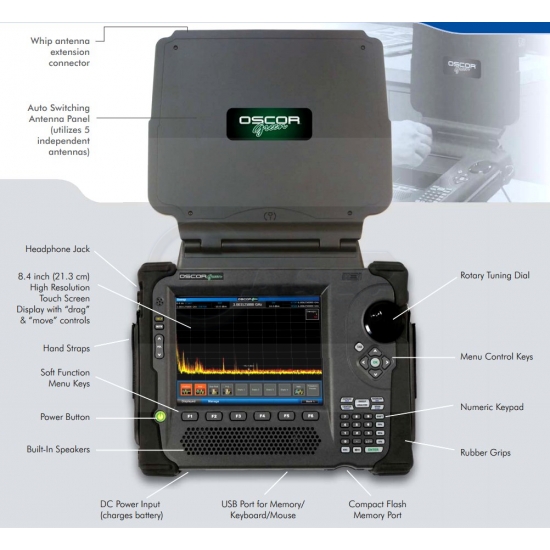

Органы управления и разъемы

1. Разъем подключения внешней антенны
2. Антенная панель с автоматическим переключением (использует 5 различных антенн)
3. Разъем наушников
4. Активный экран высокого разрешения 21,3 см
5. Ручки для переноски
6. Клавиши управления функциями экранного меню
7. Клавиша питания
8. Встроенный динамик
9. Ротатор настройки
10. Клавиши управления меню
11. Цифровая клавиатура
12. Резиновое покрытие
13. Разъем питания (зарядки батареи)
14. USB портдля подключения внешних устройств (накопитель, мышь, клавиатура)
15. Слот карты Compact Flash
